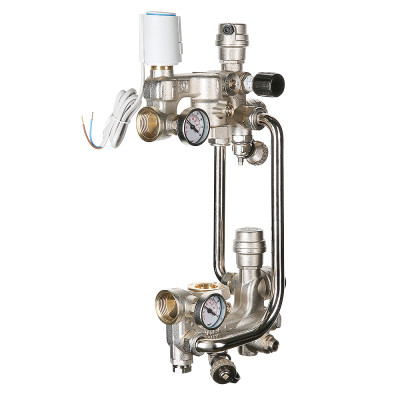

Насосно-смесительный узел VALTEC COMBI.S

Артикул:
Производитель: Valtec
28 300 ₽
В насосно-смесительном узле для водяного теплого пола VALTEC COMBI.S.180.M приготовление теплоносителя с температурой, пониженной относительно температуры прямой линии первичного контура, происходит за счет подмеса жидкости из обратной линии вторичного контура. Регулирование осуществляется двухходовым клапаном, установленным на подающей линии первичного контура и оснащенным электротермическим сервоприводом VT.TE3041.0.024 (нормально закрытый).

Данная комплектация рассчитана на совместную работу с универсальным контроллером для смесительных узлов VT.K300.

Управление приводом осуществляется по ШИМ (широтно-импульсная модуляция) сигналу от контроллера VT.К300. ШИМ-сигнал позволяет обеспечить плавное пропорциональное ПИД-регулирование, при этом стоимость двухпозиционного привода гораздо ниже стоимости привода с аналоговым управлением.

Другие основные элементы узла:
балансировочный клапан вторичного контура (задает соотношение количества теплоносителя, поступающего из обратной линии вторичного контура и подающей линии первичного контура);
балансировочный клапан первичного контура (позволяет произвести гидравлическую увязку узла с остальными элементами системы отопления);
байпас с регулируемым перепускным клапаном;
встроенные шаровые краны для перекрытия циркуляционного насоса;
автоматические воздухоотводчики;
сдвоенные ниппели для присоединения к коллекторной группе;
два погружных термометра (температуру теплоносителя, поступающего в теплый пол, показывает дисплей контроллера);
дренажная арматура.
Технические характеристики Значение
Тепловая мощность смесительного узла (Δt = 10 °С) с насосом VRS 25/4, кВт 15
Тепловая мощность смесительного узла (Δt = 10 °С) с насосом VRS 25/6, кВт 20
Межосевое расстояние выходов, мм 200
Монтажная длина насоса, мм 180
Температура рабочей среды, °С 90
Рабочее давление, бар 10
Управляющее напряжение сервопривода, °С 10
Присоединительный размер G 1"
Средний полный срок службы, лет 15

СМЕСИТЕЛЬНЫЕ УЗЛЫ И КЛАП
