Установка

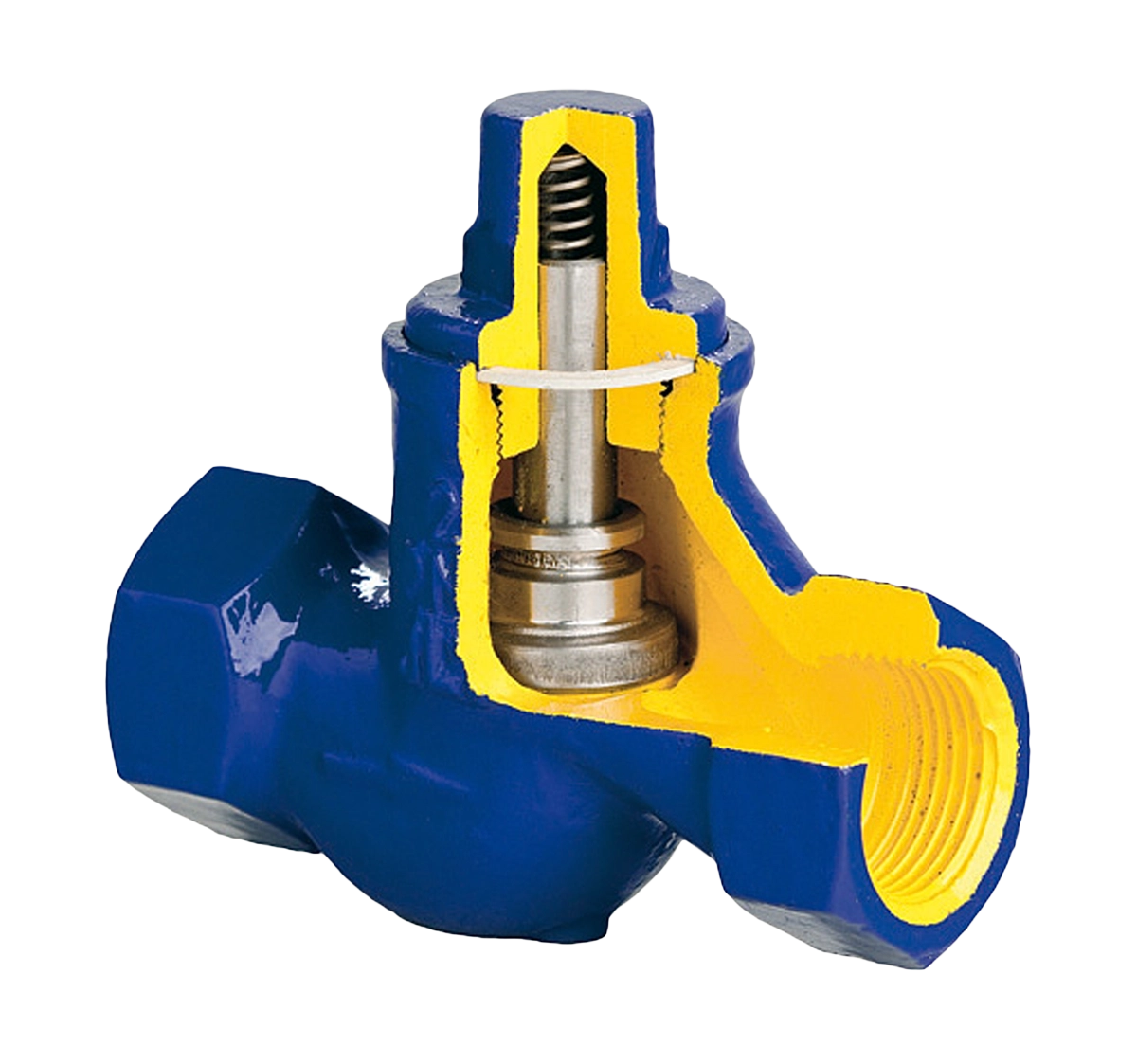

Обратный клапан подъемный с пружиной (стандартное
исполнение) может устанавливаться как в горизонтальном, так и в вертикальном положении. Направление движения среды должно совпадать с направлением, указанным на клапане. Обратный клапан подъемный без
пружины может устанавливаться только в горизонтальном положении крышкой вверх. Монтаж к трубопроводу
осуществляется при помощи муфт или фланцев.

Технические характеристики

ZETKAMA СЕРИИ 277
Макс. температура +200 °C
Присоединение Резьбовое Фланцевое
Мин. давление открытия 0,005–0,01 МПа
Максимальное рабочее давление 1,6 МПа
Спецификация
1 Корпус Чугун GG25
2 Крышка Чугун GG25
3 Запорный орган Сталь 2H13 (X20Cr13)
4 Седло Сталь 1H13(X10Cr13)
5 Шпиндель Сталь 2H13 (X20Cr13)
6 Уплотнение Полонит (клингерит)
7 Пружина Сталь H17N2(X20CrNi17)
